Подготовка и окраска новой металлической детали (метод окраски “мокрый по мокрому”)

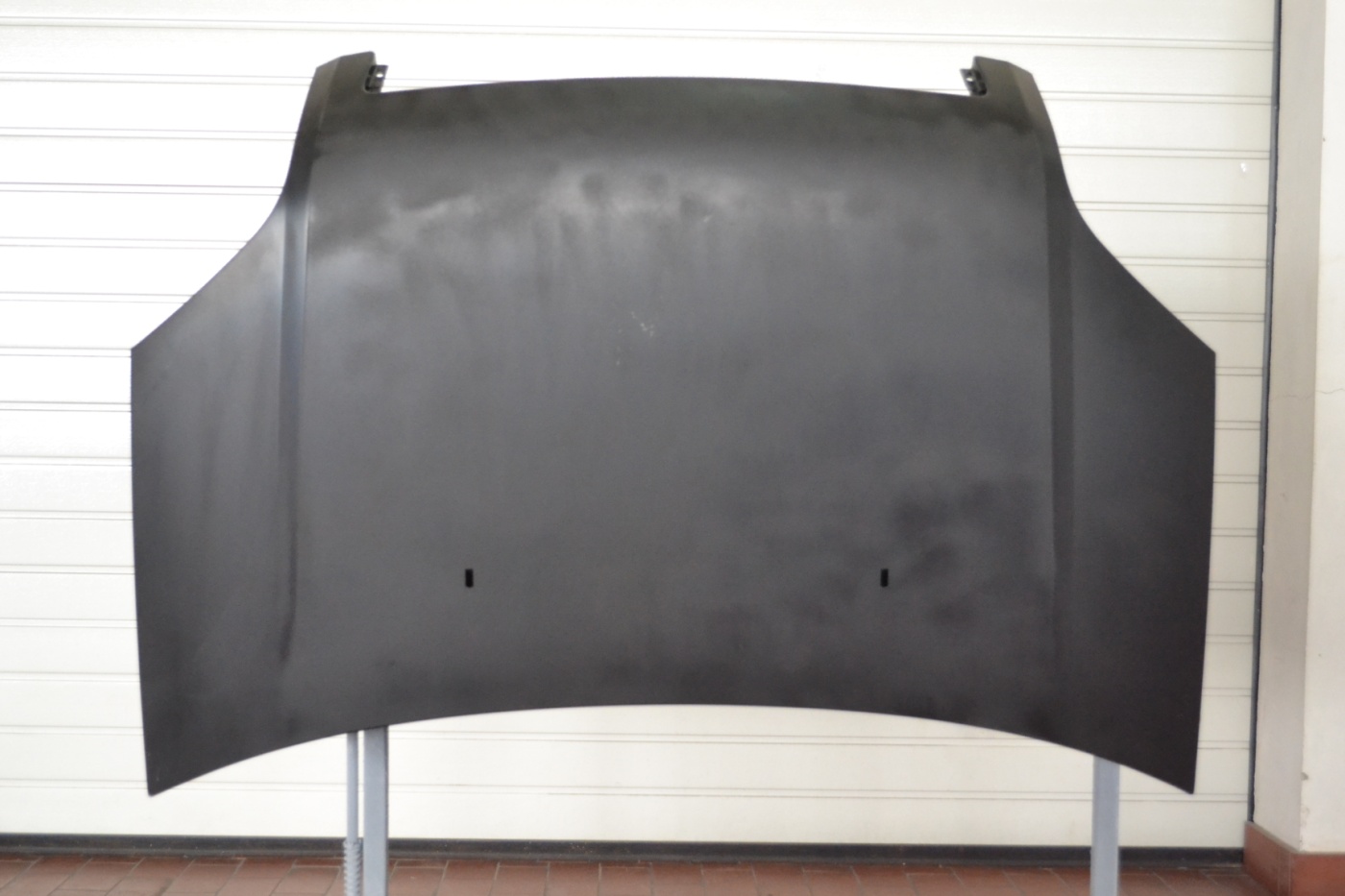

По умолчанию под новой деталью понимаем одну из съемных деталей кузова автомобиля (капот, дверь, крыло и т.п.), не имеющую повреждений и загрунтованную на заводе-изготовителе. При подготовке к окраске новой детали требуется меньше материалов и времени, чем при ремонте детали с повреждениями, т.к. первичная подготовка уже произведена на заводе – деталь очищена, на нее нанесено фосфатное покрытие и первичный антикоррозийный грунт. Благодаря тому, что заводская технология подразумевает метод катафорезного нанесения грунта, такой грунт часто называют “катафорезным” (хотя сам грунт может быть изготовлен на различной основе, состоящей из акриловых, эпоксидных, полиуретановых и других смол). Нанесение катафорезного покрытия осуществляется методом электроосаждения в ванне погружения, где катодом является окрашиваемая деталь, а анодом – электрод, установленный на борту оборудования. При электроосаждении происходит диффузия (внедрение) частиц грунта на поверхность окрашиваемой детали, что обеспечивает повышенную прочность поверхностной пленки грунта и высокую коррозионную защиту детали. Такое покрытие является высококачественным и не должно удаляться (за исключением поврежденной при транспортировке поверхности). Все, что остается сделать оператору – подготовить заводское покрытие для последующего нанесения лакокрасочных материалов (ЛКМ) методом “мокрый по мокрому”. При таком методе лакокрасочные материалы наносятся друг на друга без промежуточной сушки и шлифовки и затем сохнут одновременно.

1.1

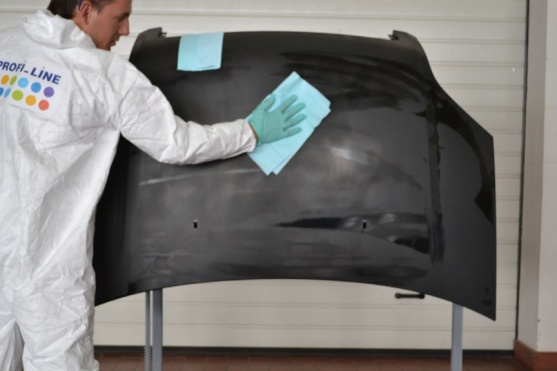

Очистка детали

Один из наиболее значимых этапов ремонта – очистка поверхности от всевозможных загрязнений. В процессе производства, транспортировки и эксплуатации на поверхности детали может находиться большое количество загрязняющих веществ, таких как - силиконы, смолы, соли и т.п. Данная процедура необходима для улучшения адгезионной способности лакокрасочных материалов и увеличения срока службы абразивов, т.к. уменьшается забивание рабочей поверхности. Очистка проводится двумя специальными салфетками для очистки, которые хорошо впитывают и удерживают возможные загрязнения. Удаление органических включений (обезжиривание) производится очистителем Profi_Line (арт. 3045907). Во всех случаях средство для очистки напыляется на поверхность специальным диспенсером и равномерно удаляется первой салфеткой для очистки, а затем насухо вытирается второй. Важно не оставлять очиститель испаряться на поверхности детали, т.к. это в дальнейшем может привести к появлению силиконовых кратеров на поверхности ЛКМ.
1.2

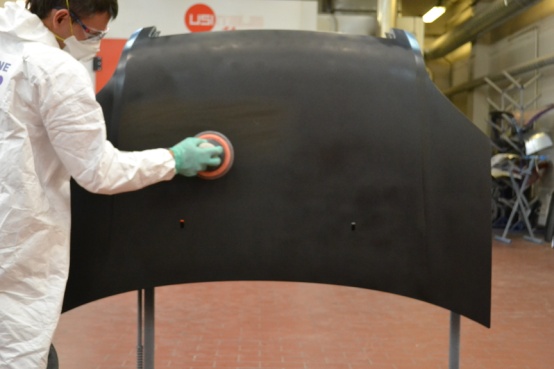

Шлифование поверхности

Данная операция позволяет создать шероховатость (риску определенной глубины) на поверхности заводского грунта, тем самым увеличив адгезию с последующими слоями лакокрасочного покрытия (ЛКП), а также окончательно устранить возможные микродефекты (структура поверхности, мусор, микрориски). Шлифовка производится следующими способами:

а) при помощи шлифовальной машинки Rupes с ходом эксцентрика 6мм (арт. RH 356A) и абразивными кругами Betacord Malahit P320 (арт. 605.0320). При такой технике шлифовки важно максимально сохранять заводское покрытие, избегая прошлифовывания до металла. В противном случае, в процессе окраски удаленный заводской грунт потребуется восстанавливать путем нанесения первичного антикоррозийного грунта, что естественно приведет к увеличению времени ремонта и его стоимости;

б) труднодоступные участки (например, усилители на внутренней части капота) и торцы панели обрабатываются вручную матирующими полотнами Betacord красного цвета (арт. 303.0001). Данное абразивное полотно позволяет создать оптимальную риску (для последующего нанесения наполнителя) в самых труднодоступных местах, избегая ненужных прошлифовок до металла.
1.3

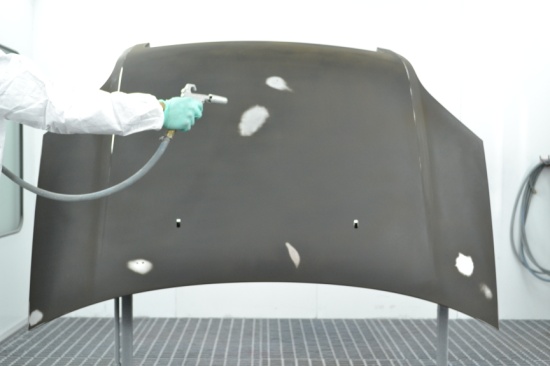

Обдув детали

После механической или ручной шлифовки на поверхности детали остается большое количество продуктов шлифовки. Обдув сжатым воздухом при помощи специального обдувочного пистолета SATA (арт. 15214) поможет эффективно удалить часть загрязнений до начала процедуры очистки.

Очистка проводится двумя специальными салфетками для очистки, которые хорошо впитывают и удерживают возможные загрязнения. Удаление органических включений (обезжиривание) производится очистителем Profi_Line (арт. 3045907). Во всех случаях средство для очистки напыляется на поверхность специальным диспенсером и равномерно удаляется первой салфеткой для очистки 4CR (арт. 61500500), а затем насухо вытирается второй. Важно не оставлять очиститель испаряться на поверхности детали, т.к. это в дальнейшем может привести к появлению силиконовых кратеров на поверхности ЛКМ.

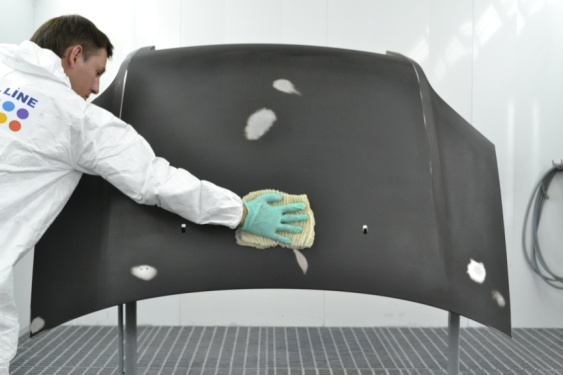

После очистки с детали удаляется оставшаяся пыль при помощи липкой пылесборной салфетки 4CR (арт. 62050001).
1.4

Нанесение антикоррозийного грунта

Все подготовительные операции проведены. Приступаем к нанесению лакокрасочных материалов Profi_line. При наличии мест, прошлифованных до металла, на эти участки наносится антикоррозийный грунт Profi_line (арт.3045945).

Приготовление материала: в мерной емкости 4CR (арт. 77007501) материал смешивается с активатором арт. 3045946 в пропорции 2:1. После этого смесь фильтруется и наносится в 1 слой из окрасочного пистолета SATA 5000 HVLP 1.3 (арт. 210385) на участки, прошлифованные до металла. Время выдержки до нанесения последующих слоев ЛКМ составляет 15 минут при +20°С.
1.5

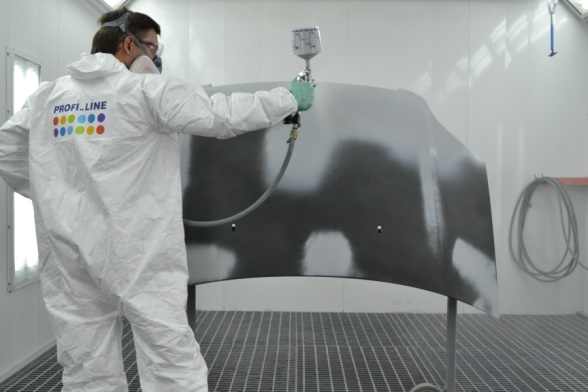

Нанесение наполнителя методом "мокрый по мокрому"

На наружную и внутреннюю поверхности детали наносится наполнитель Profi_line 2К “Wet-on-Wet” 4:1 (арт. 4518003).

Приготовление материала: в мерном стаканчике 4CR (арт. 6.7700.7503) материал смешивается с отвердителем (арт. 7112005) в пропорции 4:1. Для придания необходимой вязкости данную смесь необходимо разбавить универсальным растворителем Profi_line (арт. 3045905) в количестве - 25% от основного материала. После этого смесь фильтруется и наносится в 1 слой из окрасочного пистолета SATA 5000 1.3. Время выдержки до нанесения последующих слоев ЛКМ составляет 15 минут при +20°С.
1.6

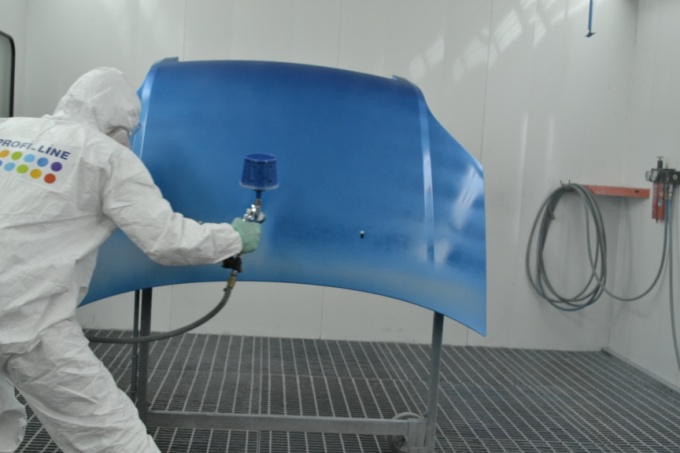

Нанесение базовой краски

На наружную и внутреннюю поверхности детали наносится базовая краска Profi_line Color Mix, изготовленная по формуле, заранее выбранной из программы по цветоподбору Color Data. Так же необходимую формулу можно найти на портале для колористов www.infocolor.ru или разработать самостоятельно.

Приготовление материала: в мерной емкости 4CR (арт. 77007501) материал смешивается с разбавителем для базовой краски (арт. 3045905) в пропорции 100:50-70 (оптимально 65%). После этого смесь фильтруется и наносится в 2-4 слоя из окрасочного пистолета SATA 5000 HVLP 1.3 (арт. 210385). Время выдержки между слоями составляет 5-10 минут при +20°С, до нанесения прозрачного лака - 10-15 минут при +20°С.
1.7

Нанесение прозрачного лака

Заключительным этапом окраски является нанесение прозрачного лака. На наружную и, при необходимости, на внутреннюю поверхности детали наносится лак Profi_Line UHS (арт. 6350003).

Приготовление материала: в мерной емкости 4CR (арт. 77007501). Материал смешивается с отвердителем для лака UHS (арт. 7325005).
В пропорции 2:1+5-10% растворителя WR Original (арт. 3045905). После этого смесь фильтруется и наносится в 1,5 - 2 слоя из окрасочного пистолета SATA 5000 RP 1.3 (арт. 209643). Время выдержки при 2-х слойном нанесении 5-10 минут при +20°С, до ускоренной сушки 10-15 минут при +20°С.

Сушка лака:

- 7-8 часов при +23°С

- 30 минут при +60°С

- 10-15 минут (монтажная прочность) ИК-сушка.
